Maskinvalg: Sådan estimeres den effekt, der kræves til en skrueskibslosser

At vælge det rigtige Skrueskibslosser for din havnedrift er en kritisk beslutning, der direkte påvirker effektiviteten, driftsomkostningerne og langsigtet pålidelighed. Kernen i denne udvælgelsesproces ligger den nøjagtige vurdering af strømbehovet. En underdimensioneret motor fører til hyppig standsning, øget vedligeholdelse og manglende opnåelse af de ønskede aflæsningshastigheder, mens en overdimensioneret motor resulterer i unødvendige kapitaludgifter og højere energiforbrug. Denne vejledning giver en omfattende, trin-for-trin tilgang til at estimere den nødvendige kraft til en Skrueskibslosser , dykker ned i de nøglefaktorer og beregninger, der definerer skruetransportør effektberegning til disse komplekse maskiner. En ordentlig effektvurdering for bulklasser er grundlæggende for at sikre optimal ydeevne og investeringsafkast.

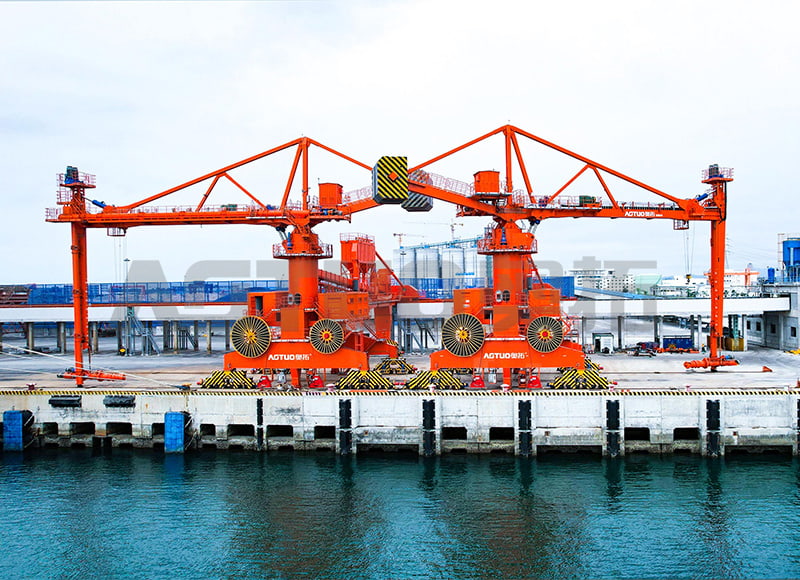

1000-70000 DWT 200-1500t/h Skinne mobil skrueskibslosser

Forståelse af kernekomponenterne i strømbehovet

Den samlede effekt, der kræves for at drive en Skrueskibslosser er ikke en enkelt værdi, men summen af flere forskellige komponenter. Hver af disse komponenter repræsenterer en kraft, som motoren skal overvinde for at flytte materiale fra skibets lastrum til det landbaserede modtagesystem. At forstå disse elementer er det første skridt i enhver nøjagtighed dimensionsguide til aflastningsmotor .

• Materialeehåndteringsevne (s _H ): Dette er den kraft, der er nødvendig for rent faktisk at løfte og flytte bulkmaterialet langs skruetransportørens længde og hældning. Det er direkte relateret til transportørens kapacitet, løftehøjde og længde.
• Materialefriktionskraft (s _F ): Når materialet bevæger sig, gnider det mod skruegangene og truget, hvilket skaber friktion. Denne komponent er påvirket af materialets slibeevne og dets indre friktionskoefficient.
• Tøm transportørstrøm (s _E ): Dette er den kraft, der kræves for blot at køre aflæsseren tom og overvinde den mekaniske friktion i lejer, gearkasser og andre bevægelige dele.
• Yderligere belastninger: Skrå betjening, miljøfaktorer som vindmodstand på bommen og den nødvendige kraft til hjælpesystemer som f.eks. svævende og svingende bevægelser bidrager også til den samlede efterspørgsel.

Nøglefaktorer, der påvirker strømkrav

Nøjagtig estimering af effekt er et problem med flere variabler. Før nogen beregninger kan påbegyndes, er det vigtigt at indsamle specifikke data om det materiale, der skal håndteres, og aflasterens driftsparametre. Disse data danner grundlaget for en pålidelig effektvurdering for bulklasser .

• Materiale Bulk Density (γ): Vægten pr. volumenenhed (f.eks. kg/m³) af materialet. Tungere materialer som jernmalm kræver væsentligt mere strøm end lettere materialer som korn.
• Aflæsningskapacitet (Q): Den ønskede massestrømshastighed (f.eks. tons pr. time). Dette er en primær driver for strømbehovet.
• Transportørlængde (L) og hældning (H): Den samlede vandrette afstand og den lodrette løftehøjde skal materialet transporteres. Længere og stejlere transportører kræver mere kraft.
• Materialefriktionsfaktor (f): En dimensionsløs værdi, der repræsenterer materialets flydeegenskaber og dets interaktion med transportørens overflader. Det er højere for klæbrige eller slibende materialer.
• Fyldningskoefficient (φ): Forholdet mellem tværsnitsarealet fyldt med materiale og det samlede tilgængelige areal. Typisk er dette mellem 15% og 45% for skruetransportører for at forhindre overbelastning.

Materialeegenskabssammenligningstabel

Bulkmaterialets egenskaber er måske den mest signifikante variabel. Følgende tabel giver typiske værdier for almindelige materialer, som er afgørende input for skruetransportør effektberegning .

En trin-for-trin energiberegningsmetode

Mens detaljeret software ofte bruges til endelige designs, giver en manuel vurdering uvurderlig indsigt. Følgende metode, baseret på CEMA (Conveyor Equipment Manufacturers Association) standarder, skitserer processen for en grundlæggende horisontal skruetransportør. Dette danner kernen i evt dimensionsguide til aflastningsmotor .

Trin 1: Beregn materialehåndteringseffekt (s _H )

Dette er den kraft, der kræves for at flytte materialets masse over den nødvendige afstand. Formlen er:

P _H (kW) = (C * L * g) / 3600

Hvor: C = Kapacitet (kg/h), L = Transportørlængde (m), g = Tyngdekraft (9,81 m/s²). For skrå transportører erstattes 'L' med den samlede transportafstand, hvilket øger effektbehovet markant.

• Eksempel: For en kapacitet på 500 t/t (500.000 kg/t) over 30 meter: P _H = (500.000 * 30 * 9,81) / 3600 = ~40,9 kW.
• Overvejelse: Denne komponent er mest følsom over for ændringer i kapacitet og løftehøjde.

Trin 2: Beregn materialefriktionskraft (s _F )

Dette er årsag til friktionen mellem materialet og skruen/truget. Formlen er:

P _F (kW) = (C * L * f) / 3670

Hvor: f er materialefriktionsfaktoren (f.eks. 1,5 for cement, 4,0 for klinker).

• Eksempel (fortsat): For cement (f=1,5) over 30 meter: P _F = (500.000 * 30 * 1,5) / 3670 = ~6,1 kW.
• Overvejelse: Slibende materialer med en høj 'f'-faktor vil øge denne værdi drastisk.

Trin 3: Redegør for effektivitet og bestemme installeret strøm

De beregnede effektværdier er teoretiske og tager ikke højde for mekaniske tab. Den samlede nødvendige effekt ved motorakslen findes ved at dividere summen af ​​alle effektkomponenter med den samlede driveffektivitet (η).

P _{I alt} = (S _H P _F P _E ) / η

• Effektivitet (η): For et system, der involverer en gearkasse og lejer, er η typisk mellem 0,85 og 0,95.
• Tøm transportørstrøm (s _E ): Dette kan estimeres ud fra producentens data eller som en lille procentdel (f.eks. 5-10 %) af materialestyrken til indledende estimater.
• Endelig størrelse: En sikkerhedsfaktor på 10-15% lægges normalt til P _{I alt} for at nå frem til den endelige installerede motoreffekt, hvilket sikrer, at den kan håndtere opstartsbelastninger og mindre overbelastninger.

Avancerede overvejelser for Real-World-applikationer

Den grundlæggende beregning giver et fundament, men i den virkelige verden skrueaflæsserspecifikation kræver, at der tages højde for mere komplekse dynamikker. Virksomheder med omfattende ingeniørerfaring, såsom Hangzhou Aotuo Mechanical and Electrical Co., Ltd., integrerer disse faktorer i deres design til udstyr, der er i stand til at håndtere op til 3000t/t.

• Variable Frequency Drives (VFD'er): Brug af en VFD tillader motoren at arbejde ved forskellige hastigheder og giver en "blød start", hvilket reducerer spidsstrømmen og mekanisk stress under opstart, som kan være højere end køreeffekten.
• Ikke-standard betingelser: Operationer i ekstrem kulde kan påvirke materialeegenskaber og smøremiddelviskositet, mens høj luftfugtighed kan øge vedhæftningen af visse materialer, hvilket begge påvirker effektbehovet.
• Flere drevenheder: For meget lange skrueaflæssere kan strøm forsynes af flere motorer placeret med intervaller på langs for at forhindre for stor vridning på skrueakslen.
• Systemintegrationseffekt: Det samlede beløb effektvurdering for bulklasser skal også omfatte den energi, der kræves til løftning (hævning/sænkning) af bommen, drejning (rotation) af aflæsseren og støvopsamlingssystemer.

FAQ

Hvad er den mest almindelige fejl ved dimensionering af en motor til en skrueskibslosser?

Den mest almindelige og dyre fejl er at undervurdere materialefriktionsfaktoren ('f'-værdi) og den overordnede systemineffektivitet. Ingeniører fokuserer ofte på den grundlæggende løftekraft (P _H ) men undlader at tage tilstrækkeligt hensyn til den ekstra energi, der kræves for at skubbe slibende eller klæbrige materialer som klinker eller vådt kul gennem truget. Denne forglemmelse, kombineret med at bruge en alt for optimistisk driveffektivitet, fører til valg af en underdimensioneret motor, der konsekvent vil overbelaste, trippe og have en forkortet levetid. En robust dimensionsguide til aflastningsmotor lægger altid vægt på konservative, materialespecifikke friktionsfaktorer.

Hvordan påvirker materialevalget effektberegningen ud over blot tæthed?

Mens tæthed direkte påvirker materialehåndteringskraften (s _H ), har materialets fysiske egenskaber dybt indflydelse på den materielle friktionskraft (P _F ). Et slibende materiale som jernmalm eller klinker har en meget høj friktionsfaktor ('f'), som kan multiplicere P _F komponent flere gange i forhold til et fritflydende materiale som korn. Ydermere kræver materialer med en tendens til at kage eller klæbe en lavere fyldningskoefficient (φ) for at forhindre blokeringer, hvilket kan nødvendiggøre en skrue med større diameter, der kører med en anden hastighed for at opnå den samme kapacitet, hvilket indirekte påvirker kraftbalancen. Derfor en grundig skruetransportør effektberegning er umuligt uden detaljerede materialeegenskaber.

Er det bedre at have en overdimensioneret eller underdimensioneret motor til en skrueaflæsser?

Selvom begge har ulemper, er en underdimensioneret motor utvetydigt den værste mulighed. En underdimensioneret motor vil ikke levere den nødvendige kapacitet, stoppe under belastning, overophedes og kræve konstant vedligeholdelse, hvilket fører til overdreven nedetid og driftsomkostninger. En overdimensioneret motor, der involverer et højere startkapitaludlæg og potentielt fungerer på et mindre effektivt punkt på sin effektkurve, vil pålideligt udføre opgaven. Med moderne Variable Frequency Drives (VFD'er) kan driftsineffektiviteten af ​​en overdimensioneret motor afbødes. Derfor er det, når man er i tvivl, en standard praksis i branchen at anvende en sikkerhedsfaktor og læne sig mod en lidt større motor for at sikre pålidelighed, et nøgleprincip i skrueaflæsserspecifikation .

Kan jeg bruge en standardskruetransportørberegning til en skibslosserapplikation?

Du kan bruge det som udgangspunkt, men en skibslosser introducerer unikke kompleksiteter, som en standardberegning måske ikke fanger. Den dynamiske karakter af operationen – hvor længden og hældningen af ​​den indvendige skruetransportør kan ændre sig, efterhånden som bommen forhøjes og skibets position skifter – betyder, at kraftbehovet ikke er konstant. Derudover retfærdiggør behovet for høj pålidelighed i et krævende, 24/7 havnemiljø større sikkerhedsfaktorer. Det anbefales stærkt at bruge specialiseret ingeniørsoftware eller rådføre sig med erfarne producenter, som har en dokumenteret track record i effektvurdering for bulklasser systemer, der skal fungere under disse variable og barske forhold.
